共模電感濾波器的是如何工作？工作原理是什么樣的？
一、共模電感濾波器的作用是什么？
共模電感濾波器本質上是一個雙向濾波器：一方面要濾除信號線上的共模電磁干擾，另一方面又要抑制自己不向外發出電磁干擾，避免影響相同電磁環境下其他電子設備的正常工作。
共模扼流圈可以傳輸差模信號，DC和較低頻率的差模信號都可以通過，但對高頻共模噪聲呈現很大的阻抗，因此可以用來抑制共模電流干擾。
它可用于無線通信和電源濾波。
電源濾波器中常用的濾波電路有兩種：無源濾波和有源濾波。無源濾波的主要形式有電容濾波、電感濾波和復合濾波。有源濾波的主要形式是有源RC濾波，也稱為電子濾波器。DC中脈動分量的大小用脈動系數S來表示，該值越大，濾波器的濾波作用越差。
公式：脈動系數(S)=輸出電壓交流分量的基波[敏感詞]值/輸出電壓的直流分量。
電源濾波器的原理就是一個阻抗適配網絡：電源濾波器的輸入、輸出側與電源和負載側之間的阻抗適配越大，對電磁干擾的衰減就越有效。
二、共模電感濾波器的原理是什么？
共模電感濾波器的具體工作原理是：交流電經二極管整流后，方向單一，但是大小(電流強度)仍在不斷變化。一般來講，這種脈動直流不能直接用來給無線電設備供電。要把脈動的DC變成波形平滑的DC，我們還需要做一些“填平取齊”的工作，也就是濾波。換句話說，濾波的任務是盡可能地減少整流器輸出電壓中的波動分量，并將其轉換為幾乎恒定的DC電。

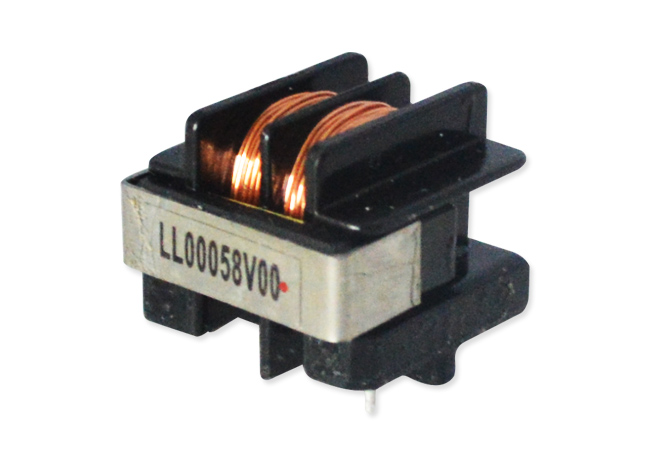

共模電感濾波器是由兩個相同的線圈分別繞在鐵芯的兩端組成的。共模信號是指放大器兩個輸入端是相位相同、大小相等的信號，而題主所說的電子產品的電源是交流電輸入，而交流電就是一個差模信號，當它流過共模電感濾波器的兩個線圈時，兩個線圈電流產生的磁場以相反的方向相互抵消，所以共模電感濾波器對正常的交流電流沒有影響。
而電源中的共模信號指的是火零兩條線路對地的噪聲，由于大小相等和相位相同，稱為共模干擾信號。共模電感濾波器用于濾除這種噪聲，當一個共模信號流經共模電感濾波器時，由于共模電流的同相性，會在兩個線圈中產生相同的磁場，從而增加感抗，衰減共模信號，達到濾波的目的。
另外，由于開關電源中開關管高速開關的影響會產生電磁干擾，為了防止這種干擾類型接入電網影響其他電器的使用，增加了共模電感濾波器和兩個Y電容，用來吸收火零在線的噪聲，抑制共模干擾信號。
