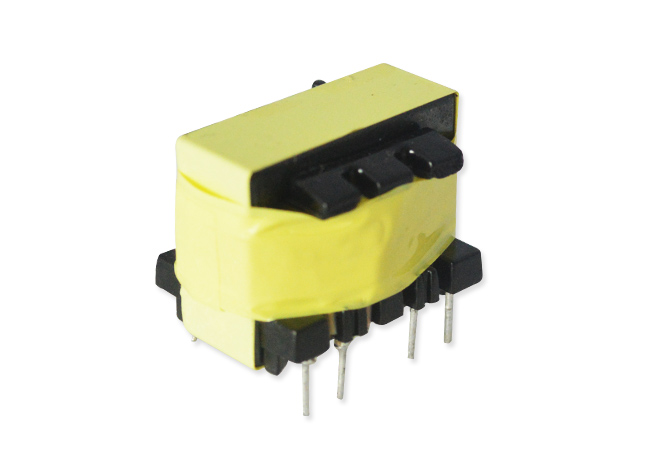

說到變壓器，大多數人會想到變電站中的變壓器和電子產品中的高頻變壓器。 隨著電子技術的發展，開關電源的使用越來越普遍。 同時大家都有高頻電源變壓器的概念。 但是，很多人對高頻變壓器的內部結構是如何構造的并不是很清楚。
在開關電源模塊中，主要部件包括：高頻變壓器、功率開關管、主控IC、濾波電解電容。 其中，高頻變壓器是隔離高壓側和低壓側的主要部件。 其生產工藝決定了電源的整體質量，也是電源安全認證的關鍵組成部分。 廣州致遠電子的電源模塊變壓器設計按照相關安全標準進行設計，確保電源的質量和安全。
一、高頻變壓器的固定膠帶
固定膠帶也叫無紡布膠帶，適用于變壓器、電子線圈、電機等，有一層、兩層、三層厚度可供選擇。
墻貼一般用于高頻變壓器，以增加安全距離，保障安全要求。 根據不同的安全法規和不同測試工程師的要求，存在一些問題。 擋土墻的寬度一般在2mm~3.2mm左右，通常加在變壓器架的兩側，以增加初級和次級之間的安全距離。
二、高頻變壓器的鐵氟龍?zhí)坠?/strong>
為了滿足高頻變壓器的安全要求，除了使用固定膠帶外，我們還使用特氟龍?zhí)坠軄肀Ｕ侠@組與磁芯或繞組之間的距離。 一般鐵氟龍?zhí)坠艿拈L(zhǎng)度在10mm左右，根據不同的框架而有所不同。
三、高頻變壓器的瑪拉膠帶
瑪拉膠帶又稱滌綸膠帶。 它以聚酯薄膜為基材，丙烯酸阻隔膠為粘合劑。 該類膠帶具有耐高溫、耐腐蝕、絕緣、阻燃等特點。 廣泛用于變壓器繞組間的絕緣。
四、高頻變壓器的屏蔽銅箔
一般在繞制變壓器時，初級和次級之間要加銅箔。 同時，銅箔一般與初級地相連，稱為內層屏蔽； 并在線圈繞好后，將導線包起來，在磁芯的外層再加一層銅箔，稱為外屏蔽層。
在原邊和副邊之間加一層銅箔屏蔽層，主要目的是將原邊的共模干擾信號通過屏蔽層返回大地。 內屏蔽一般采用0.9T銅箔，防止短路。
變壓器外層的銅箔屏蔽層主要用于屏蔽變壓器的漏磁場。 漏磁場在屏蔽層中感應出電流，后以熱能的形式消散。 外屏蔽一般采用1.1T銅箔。
高頻變壓器是一種工藝比較復雜的設備。 為了保障批次的質量，需要良好的設計和制造工藝。
